        如何選擇合適的進口氣動防爆蝶閥
        發布時間:2025/5/20

        如何選擇合適的進口氣動防爆蝶閥型號

        一、明確工況參數‌

        介質特性‌

        化學性質(腐蝕性、毒性、顆粒物含量):

        腐蝕性介質需采用316L不銹鋼、哈氏合金或襯氟閥體25;

        含顆粒物工況需配置刮刀式密封結構和堆焊硬質合金蝶板57

        介質溫度與壓力:

        高溫工況(>300℃)選擇三偏心金屬硬密封結構35;

        低溫工況(<-50℃)需深冷處理的閥體材質(如LNG儲運系統)58。

        流量特性需求‌

        開關型(ON/OFF)或調節型:調節型需匹配等百分比或線性流量特性曲線57;

        調節比≥100:1時,優先選用三偏心蝶閥配智能定位器16

        二、選型決策樹‌

        A[介質類型] -->|易燃易爆| B(防爆等級Ex d IIC T6)

        A -->|腐蝕/高溫| C(特殊材質閥體

        D[操作需求] -->|快速切斷| E(雙作用氣缸+響應時間≤2

        D -->|精確調節| F(智能定位器±0.5%精度

        G[連接方式] -->|大口徑/高壓| H(法蘭式RF密封面

        G -->|安裝空間受限| I(對夾式結構

        三、材料與結構設計‌

        閥體與密封材料‌

        閥體材質‌:

        常規介質:316不銹鋼或WCB碳鋼37;

        強腐蝕介質:襯氟(PTFE/PFA)或哈氏合金25

        密封類型‌:

        軟密封(EPDM/PTFE)適用≤150℃、低壓環境47;

        硬密封(Stellite堆焊)耐受≤600℃和PN40壓力35

        執行機構配置‌

        雙作用氣缸‌:適用于快速響應和頻繁動作場景(如煉油裝置緊急切斷)46;

        單作用彈簧復位‌:失氣時自動關閉,滿足SIL3功能安全需求57。

        四、關鍵技術指標驗證‌

        防爆認證‌:強制要求ATEX/IECEx認證,重點關注Ex d隔爆型和Ex ia本質安全型設計13

        泄漏等級‌:

        軟密封:ANSI Class VI零泄漏標準47

        硬密封:≤0.01%額定流量(ISO 5208標準)56

        執行器扭矩‌:根據介質壓差計算,DN200口徑閥門常規扭矩≥1200 Nm68。

        五、品牌技術對比與選型建議‌

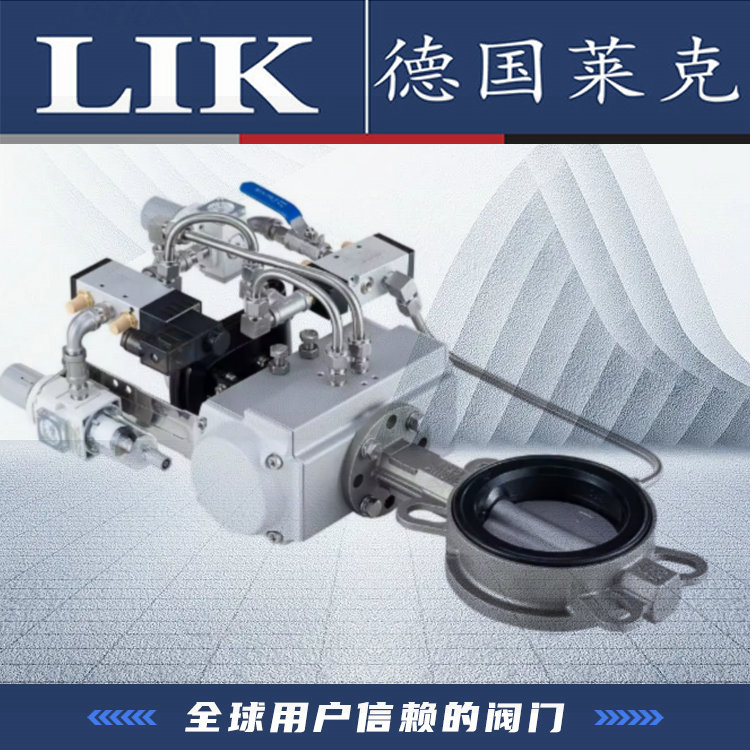

        ‌LIK‌ 緊湊型執行器(軸向長度減少30%       食品/制藥無菌管路控制47

        ‌AMISCO動態平衡蝶板設計(抗高壓差≥10MPa       石化高溫油氣調節56

        ‌HANWEI深冷處理工藝(-196℃沖擊試驗)   LNG儲運及低溫工程58

        ‌ KARL   納米涂層閥桿(摩擦系數≤0.05    核電高輻射環境46

        六、質量控制與售后服務‌

        認證要求‌:

        強制認證:ISO 9001、API 6097

        附加認證:SIL3功能安全證書(危險工藝場景)56。

        售后服務‌:

        質保期≥18個月(含關鍵部件延保)7;

        技術支持:提供數字孿生模型預測維護周期68。

        通過以上維度交叉驗證,可結合具體工況參數(如介質溫度-50~550℃、壓力PN16~PN40)和預算范圍,完成最優型號匹配。例如:

        煉油廠催化裂化裝置‌:選Bray三偏心蝶閥(哈氏合金閥體+Ex d認證)56;

        制藥行業無菌管路‌:選VTON對夾式蝶閥(316L閥體+EPDM軟密封)
