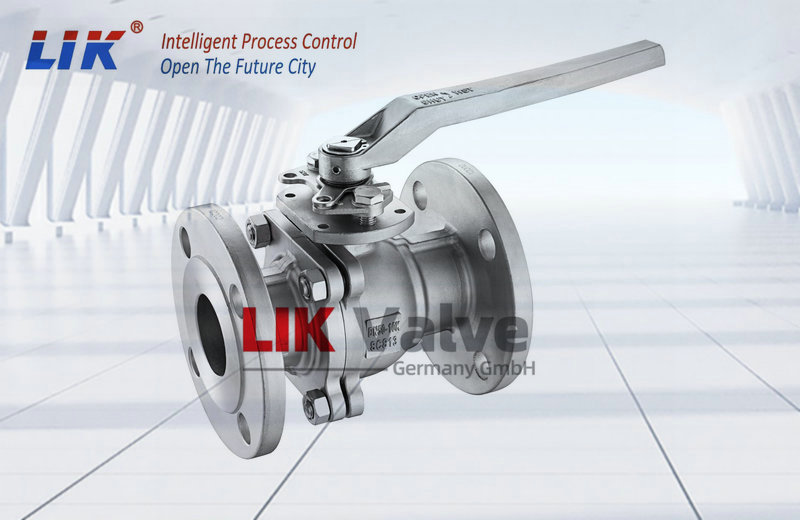

進口手動法蘭球閥通過旋轉閥桿帶動球體實現90°快速啟閉，適用于石油、化工、電力等行業的管道流體控制。其核心組件包括法蘭連接件、閥體、閥球及密封環，適配水、氣體、油品等介質，覆蓋口徑DN15-DN800、壓力1.6-32MPa的工況需求
進口手動法蘭球閥產品特點
軟密封（PTFE）或金屬硬密封結構，泄漏等級≤0.1ppm（ANSI VI級），雙向密封設計避免介質殘留泄漏風險38。
密封力隨介質壓力自適應增強，耐壓可達32MPa（美標900LB）
耐腐蝕與耐高溫
閥體采用316不銹鋼、鍛鋼等材質，耐受pH值≤12的酸堿介質及海水環境
金屬密封型號耐溫可達550℃，適配高溫蒸汽、熔鹽等工況
進口手動法蘭球閥性能規范
|
壓力等級 |
試驗壓力(MPa) |
|
|
公稱壓力(PN) |
殼體試驗 |
密封試驗 |
|
1.0 |
1.5 |
1.1 |
|
1.6 |
2.4 |
1.75 |
|
2.5 |
3.75 |
2.75 |
|
4.0 |
6.0 |
4.4 |
|
6.4 |
9.60 |
7.04 |
|
10.0 |
15.0 |
11.0 |
進口手動法蘭球閥零件材料
|
閥體 |
WCB |
304 |
316 |
316L |
|
閥座 |
PTFE、PPL、304 |
304 |
316 |
316L |
|
球體 |
2Cr13、304 |
304 |
316 |
316L |
|
閥桿 |
2Cr13、304 |
304 |
316 |
316L |
|
密封圈 |
V型聚四氟乙烯填料、PPL高溫填料、金屬石墨纏繞墊片 |
|||
進口手動法蘭球閥安裝前準備
管道與閥門檢查
核對閥門銘牌信息（通徑、壓力等級、流向標識）與管道設計要求是否一致，確保法蘭密封面無劃痕或銹蝕
清潔管道內壁，清除焊渣、油污等雜質，防止損壞閥球或密封圈
法蘭對齊與預調試
檢查管道法蘭是否平行，偏差需≤法蘭外徑的1.5‰，必要時加裝支撐架調整管線同軸度
手動全開全閉閥門數次，驗證閥桿轉動靈活無卡阻
進口手動法蘭球閥安裝操作步驟
法蘭對接與墊片安裝
將閥門法蘭與管道法蘭對齊，插入螺栓后用手預緊，確保法蘭間隙均勻（≤1mm）
使用PTFE或石墨墊片，均勻涂抹硅基密封脂后嵌入法蘭密封面，避免折疊或偏移
螺栓緊固規范
分階段施力：按對角線順序分4輪擰緊螺栓（目標扭矩的10%→20%→60%→100%），DN250以上法蘭需6輪緊固
扭矩控制：DN50法蘭螺栓力矩≤120N·m，高壓系統（≥32MPa）需使用液壓扳手精準控制
